Комплекс оборудования для ремонта трубопровода (КОРТ)
|
 Машина безогневой резки
Производит одновременную резку и разделку кромок трубы под сварку, включая резку по изоляции. Оснащена двумя натяжными цепями, стабильна по направлению движения (подачи) и не чувствительна к дефектам трубы (допускаются вмятины и овальность до 50 мм). Сходимость реза трубы обеспечивается направляющим шаблоном.
|
|

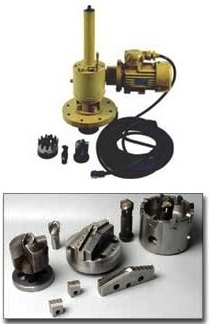

Установка УХВ для вырезки отверстий в трубопроводах.
Установки холодной вырезки предназначены для механической вырезки отверстий в трубопроводах Ду 150...1200, находящихся под давлением рабочих сред до 6,3 МПа (нефть, вода и др.)...
|
|
Устройство УПТ-377 для перекрытия трубороводов.
Устройство предназначено для временного герметичного перекрытия ремонтируемого участка трубопровода с одной или с обеих сторон от находящегося под давлением (не более 1 МПа) продукта (вода, газ, нефть).
Устройство перекрытия вводится в трубопровод через запорную арматуру, установленную на соответствующий отводной патрубок с ДУ 150 мм или Ду 200 мм, предварительно приваренный к трубопроводу, и технологическое отверстие диаметром 132 мм или 170 мм. Применяется устройство во взрывоопасных зонах класса "2" согласно ГОСТ Р 51330.9
|
Технические характеристики
|
|
Обозначение
|
ОР-1311.00.00.000-05
|
ОР-1311.00.00.000-01
|
ОР-1311.00.00.000-03
|
|
Диаметр перекрываемого трубопровода, мм
|
325
|
377
|
530
|
|
Диаметр технологического отверстия, мм
|
132
|
132
|
170
|
|
Толщина стенки, мм
|
8
|
8
|
8
|
|
Давление в трубопровде, МПа (кг/см2)
|
1 (10)
|
1 (10)
|
1 (10)
|
|
Габаритные размеры, мм
|
3600х340х340
|
3600х340х340
|
5500х405х405
|
|
Масса, кг
|
205
|
210
|
350
|
Внимание: применение устройства перекрытия возможно только с патрубками, входящими в состав "КОРТ" для точной ориентации запорно-поворотной части устройства перекрытия вдоль оси трубы.
Устройство УГ-150 герметизации боковых патрубков
|
|
Применяется для герметизации приварных боковых патрубков Ду=150 мм при их ликвидации.
Устройство УГ-150 крепиться своим фланцем на задвижку ликвидируемого бокового патрубка. Съемная уплотнительная заглушка вводится через задвижку в боковой патрубок и герметично фиксируется в нем. Далее задвижка вместе с Устройством УГ-150 демонтируется, а на фланец бокового патрубка устанавливается металлическая заглушка.
|
|
Технические характеристики
|
|
Условный проход демонтируемой задвижки
|
150 мм
|
|
Давление в трубопроводе во время демонтажа
|
1 МПа мм
|
|
Давление в трубопроводе после демонтажа
|
6,3 МПа
|
|
Габаритные размеры, мм
|
1670х340х340
|
|
Масса
|
55 кг
|
|
|
|
|
|
|
|
